Fabricante de referencia mundial en anillos rozantes y juntas rotatorias de precisión. Tecnología de contacto oro-oro, cero mantenimiento y respuesta de ingeniería para los proyectos más exigentes del mundo.
Un anillo rozante (slip ring) es un dispositivo electromecánico que permite transmitir energía eléctrica, señales de datos y fluidos desde una parte fija a una parte giratoria de forma continua, sin cables que se enreden. Es indispensable en cualquier sistema rotativo que necesite mantener conexión eléctrica o de señal.
15 a 20% de sus ingresos reinvertidos en I+D anualmente. Rodamientos NSK japoneses para mayor precisión y vida útil. Más de 70 certificaciones internacionales. Especificado por fabricantes líderes en robótica, energía y defensa a nivel mundial.
Temperatura: −40°C a +90°C. Protección: IP54 a IP68 (hasta 300m de profundidad). Velocidad: hasta 20.000 rpm. Voltaje: hasta 690V. Corriente: desde señal hasta 5.000A. Señales soportadas: Ethernet 10G, EtherCAT, Profinet, USB 3.0, CAN, HDMI, RS-232/485, fibra óptica.
JINPAT sirve a industrias que requieren transmisión eléctrica continua en sistemas rotativos.
Responda 3 preguntas y le recomendamos el modelo correcto.
Un anillo colector (slip ring) permite transmitir energía eléctrica y señales entre una parte fija y una parte giratoria, sin cables que se enreden. El principio es simple: escobillas conductoras fijas rozan sobre anillos metálicos que giran con el eje, manteniendo el circuito cerrado en cualquier ángulo de rotación.
El material del contacto define todo: vida útil, ruido eléctrico, mantenimiento y compatibilidad con señales digitales.
El carbono funciona bien para transmisión de potencia simple a baja frecuencia. Cuando la aplicación incluye señales digitales, alta velocidad o entornos críticos, el contacto oro-oro es la opción correcta. Excepción: alta corriente (>100A). En esos casos el carbono sigue siendo el estándar de la industria (Serie LPA JINPAT, hasta 4000A).

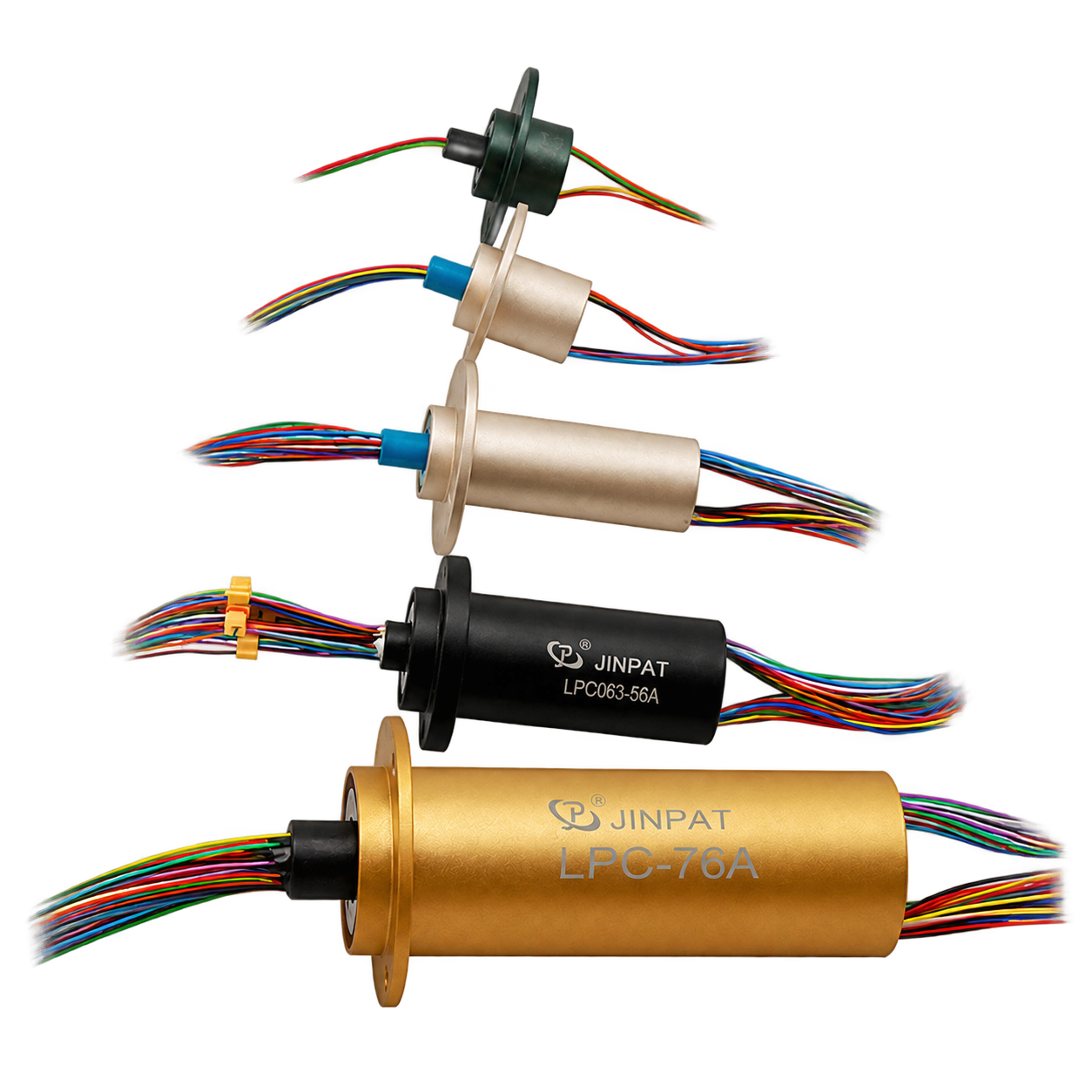

Encapsula todos los circuitos de transmisión en un cuerpo cilíndrico compacto. Con contacto oro-oro de precisión, transmite simultáneamente señales de alta velocidad (Ethernet, USB, HDMI, CANbus) y corriente de potencia sin torsión ni enredo de cables durante la rotación continua. Es el modelo más versátil de la línea, disponible de 1 a 125 circuitos.

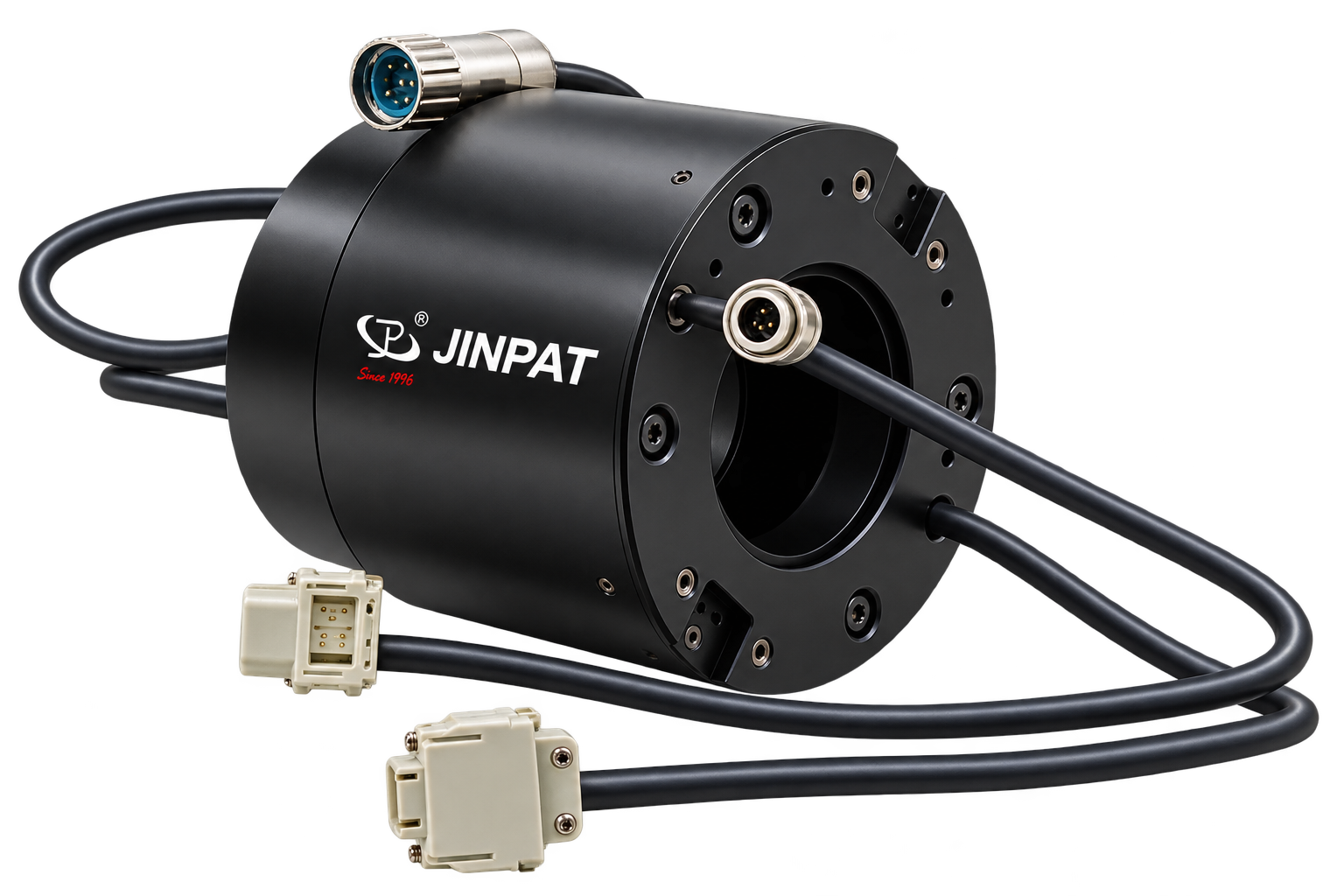

El eje hueco central permite pasar cables, ejes o fluidos por el interior del anillo mientras transmite señales y potencia en los anillos externos. Fundamental en brazos robóticos, mesas giratorias y CT scanners donde el acceso físico al centro del eje rotativo es un requisito de diseño.

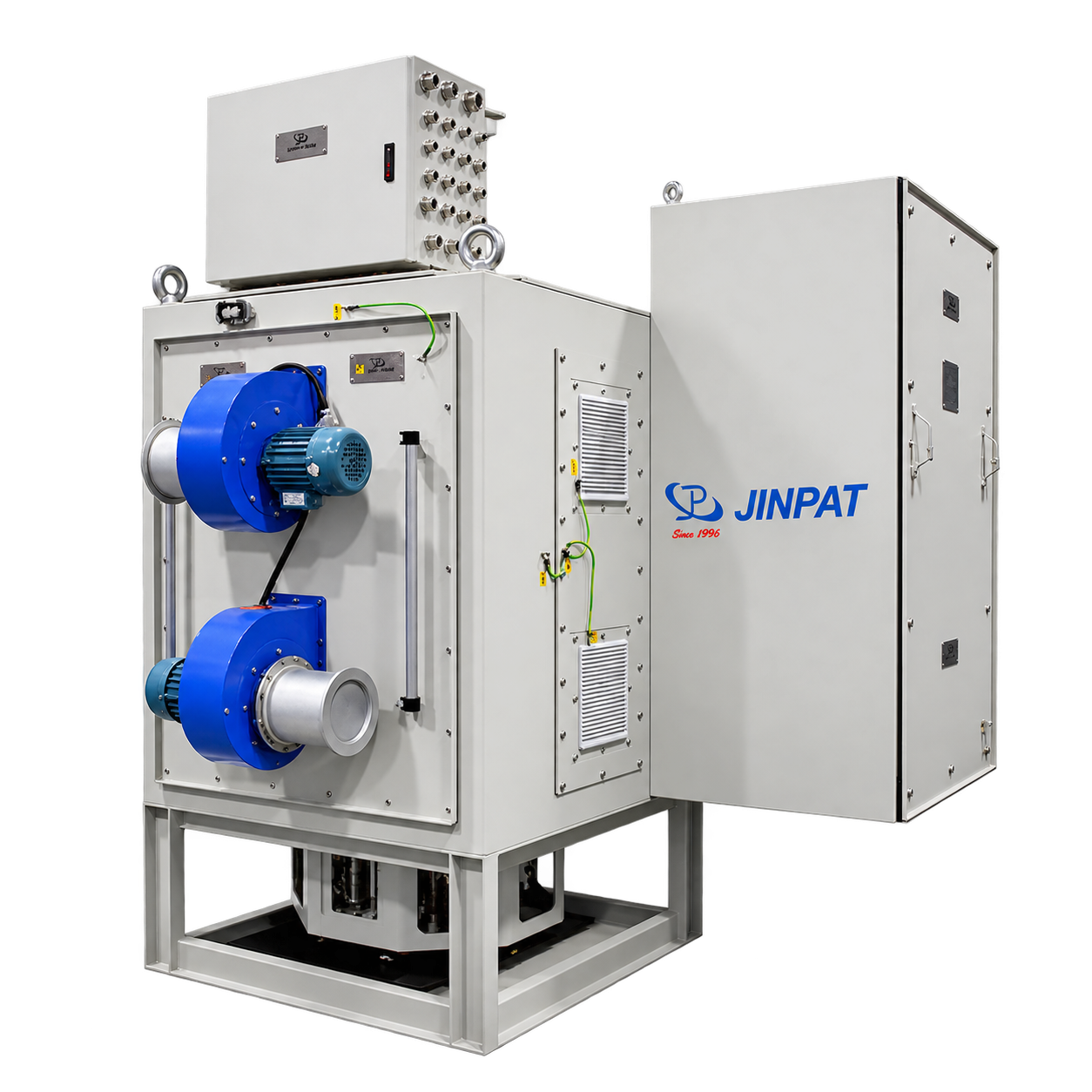

Diseñados para transmitir grandes corrientes junto con señales de control en rotación continua. Integran canales de potencia y señal en una estructura compacta con escobillas de carbono de baja resistencia de contacto. Disponibles en versión antiexplosión para entornos clasificados.

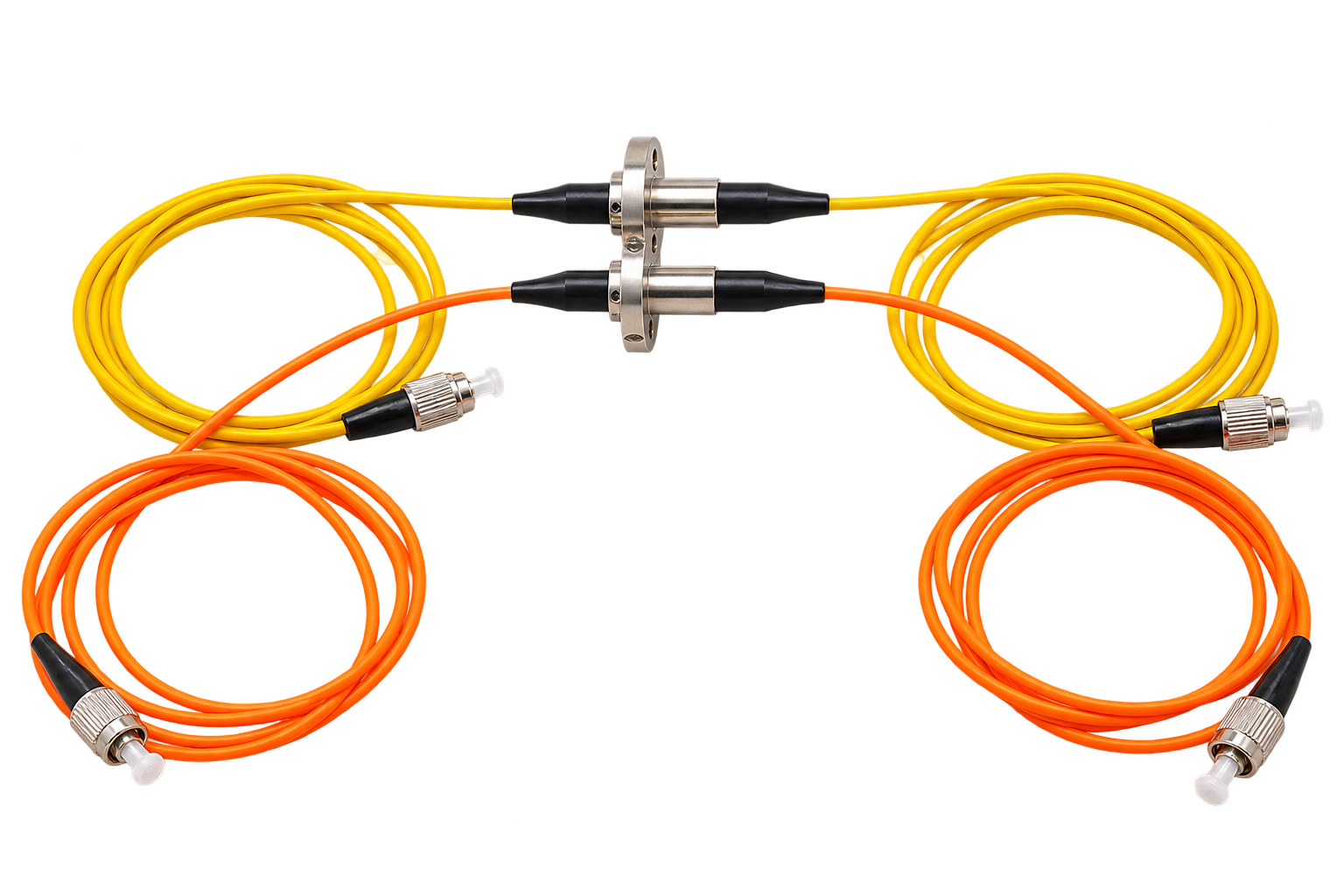

La transmisión óptica elimina cualquier contacto eléctrico: luz láser colimada pasa del estator al rotor sin fricción, sin desgaste y sin interferencia electromagnética. Es la única tecnología capaz de transmitir video 4K, lidar y protocolos hasta 10 Gbps en sistemas rotativos donde la EMI es un problema crítico.

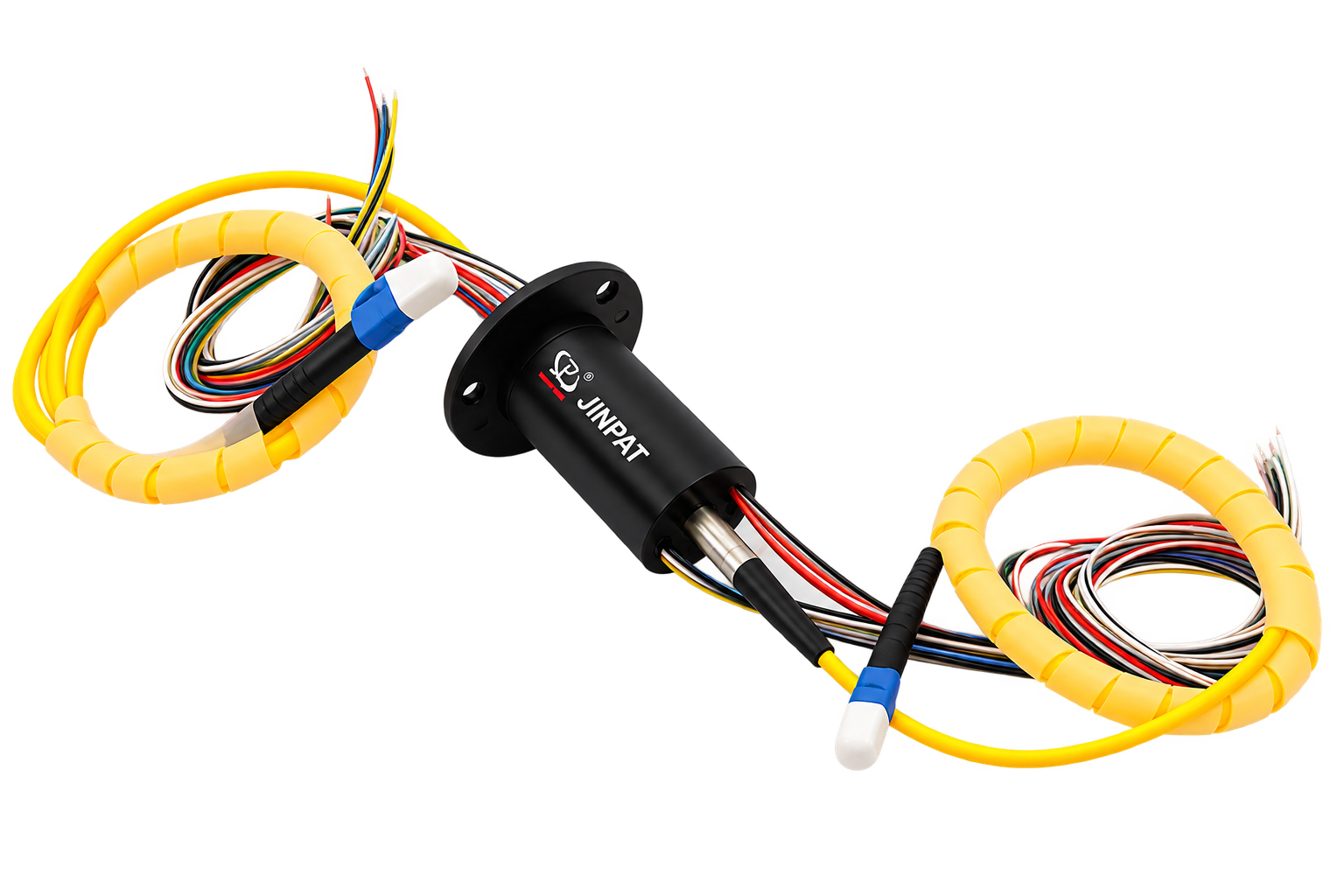

Integra fibra óptica, alta corriente y señales digitales en una sola unidad compacta. Transmisión óptica sin interferencia EMI combinada con potencia y protocolos industriales. La solución cuando el sistema requiere datos de alta velocidad, potencia y control en un único punto rotativo.

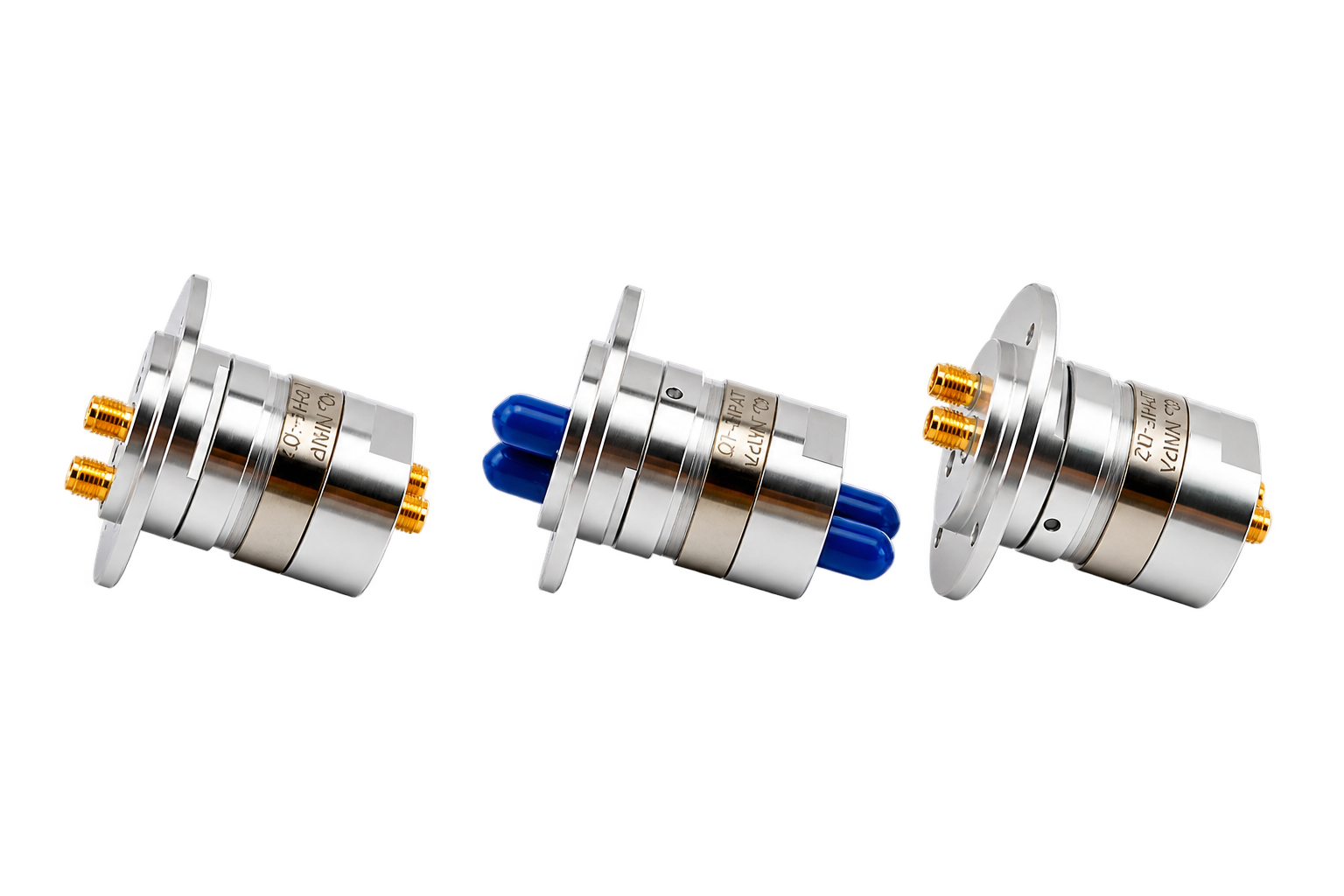

Mantiene la continuidad de circuitos de radiofrecuencia de DC hasta 50 GHz a través de la interfaz rotativa, con pérdidas de inserción mínimas. Esencial en radares, antenas de seguimiento y comunicación satelital donde la integridad de la señal RF no puede comprometerse en ningún ángulo de rotación.

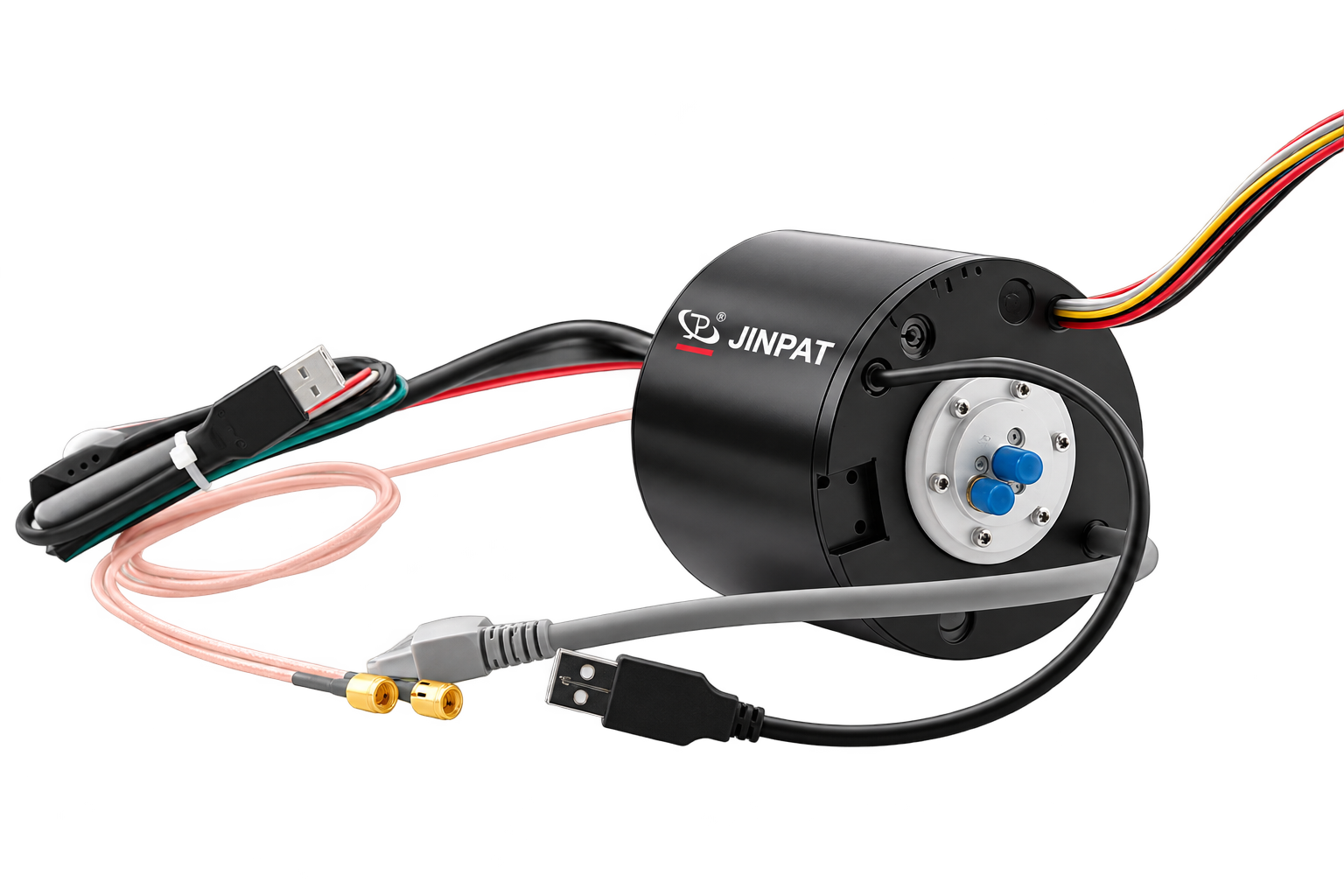

Combina RF (hasta 67 GHz), potencia y protocolos digitales en una única unidad. Diseño coaxial anidado con blindaje electromagnético multicapa. Ideal cuando el sistema requiere RF + potencia + señal simultáneamente sin agregar componentes externos.

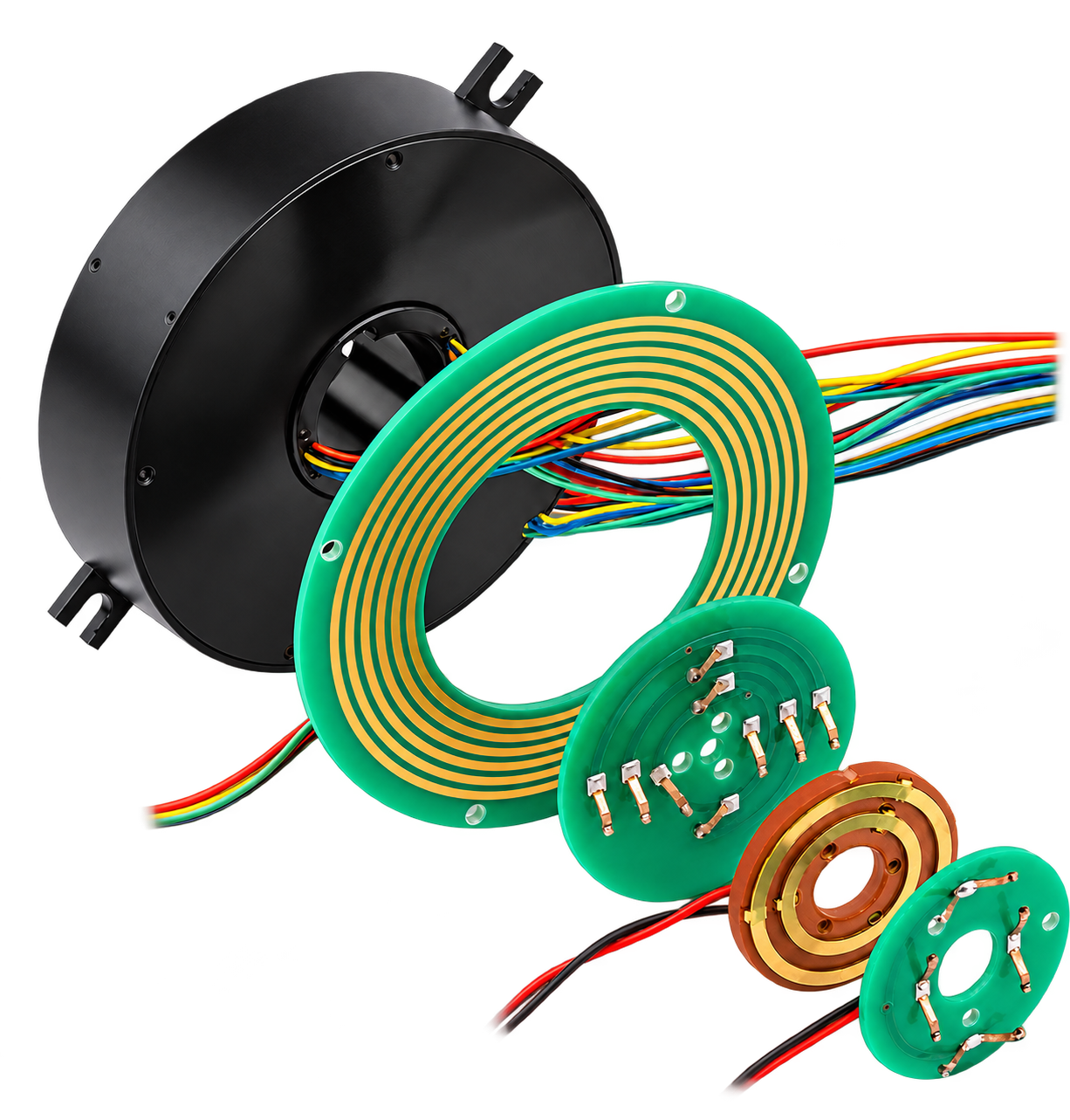

Resuelve el problema del espacio axial mínimo: su perfil ultra-bajo desde 5.4 mm permite instalaciones donde ningún anillo cilíndrico entraría. La señal y la potencia se transmiten en pistas concéntricas sobre un disco plano. Frecuente en equipos médicos, mesas giradoras y sistemas de posicionamiento donde la altura total del mecanismo es una restricción dura.

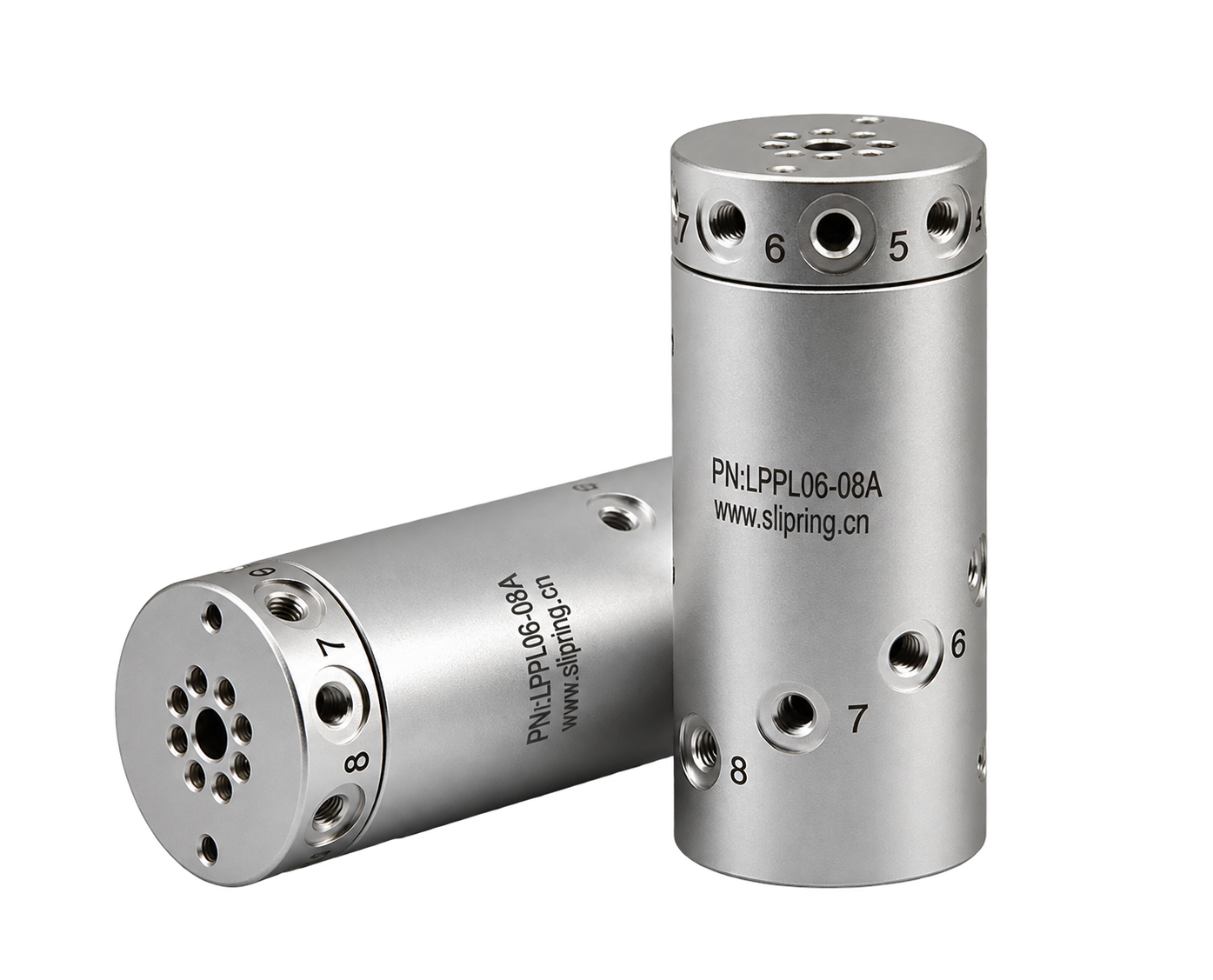

Combina la transmisión de fluidos (aire comprimido, vacío, agua, aceite) con circuitos eléctricos en un único dispositivo rotativo. Elimina la necesidad de tener un anillo eléctrico y una unión giratoria por separado, simplificando la instalación y reduciendo puntos de falla. Fundamental en brazos robóticos con pinzas neumáticas, mesas CNC y sistemas de pulido.

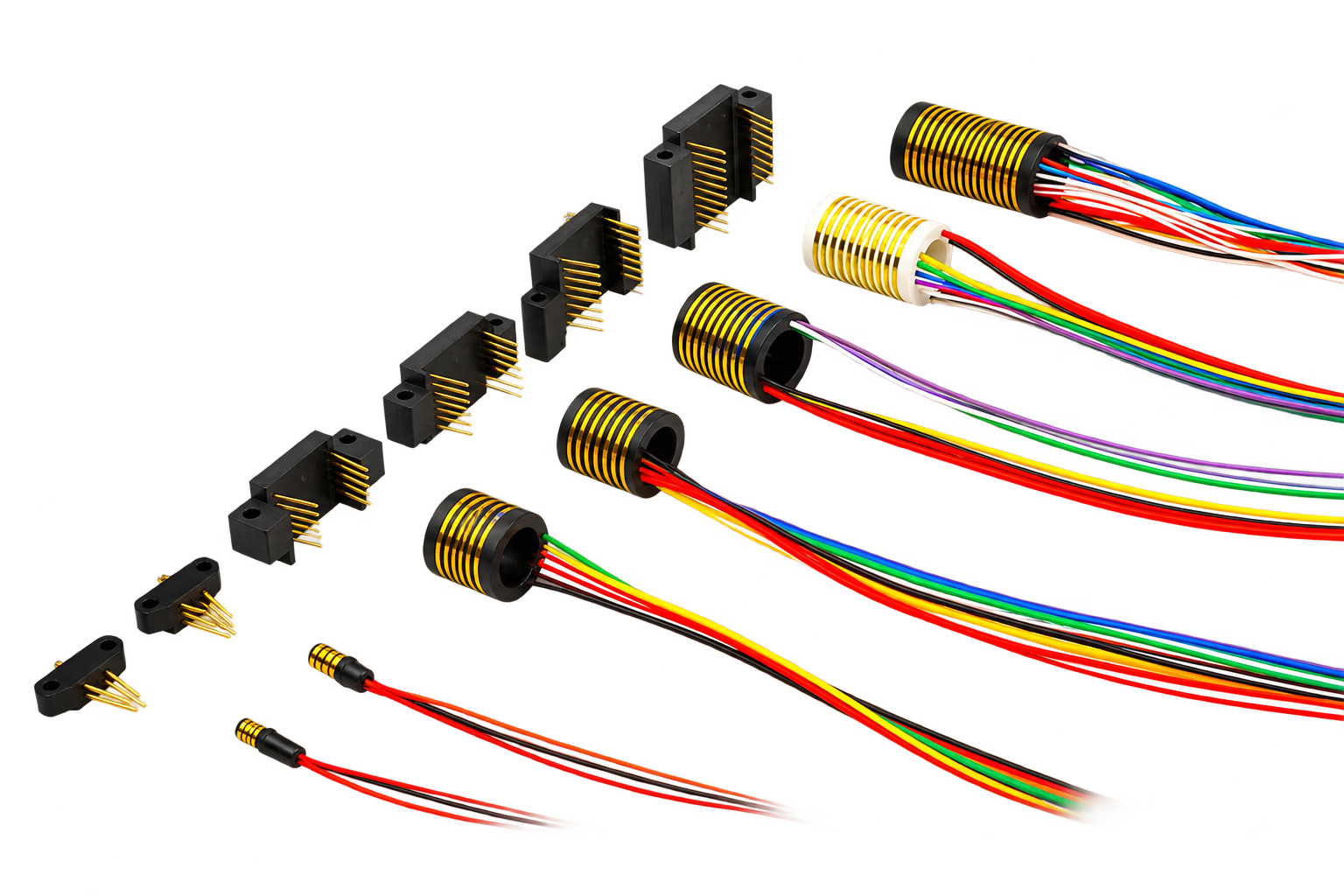

En diseños OEM donde la geometría no permite un cuerpo compacto, el rotor separado entrega rotor y estator como piezas independientes que el integrador monta en su propia estructura. Mismo rendimiento eléctrico que una cápsula, con libertad total de montaje en geometrías irregulares.

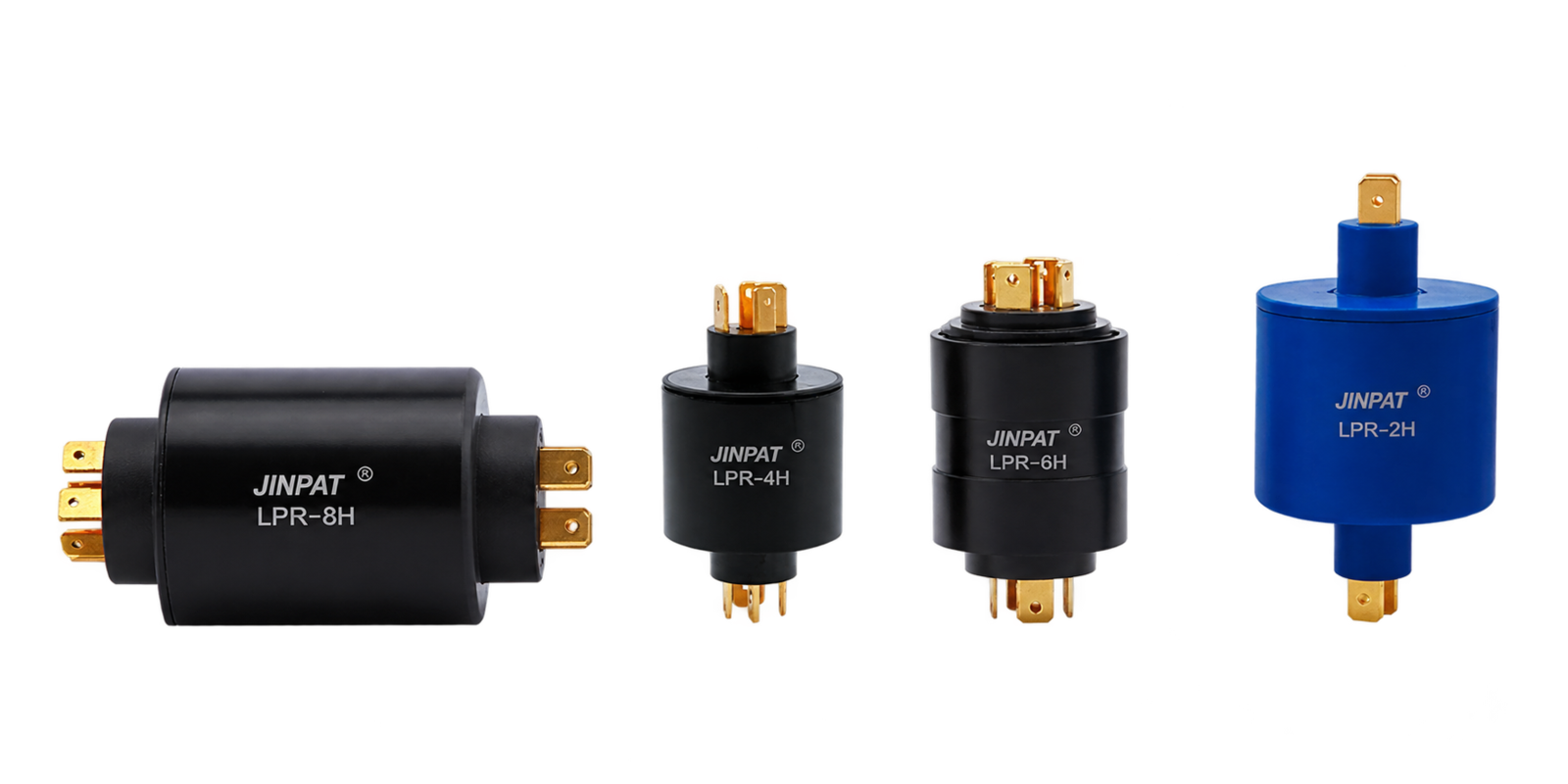

La terminación por pines o conectores faston elimina la soldadura en campo: los circuitos se conectan y desconectan mecánicamente, simplificando el mantenimiento y reemplazo del anillo sin retrabajo eléctrico. El contacto pin-sobre-anillo reemplaza la escobilla tradicional, sin mercurio, con mayor confiabilidad y vida útil extendida.
Un anillo rozante consiste en anillos conductores fijos y escobillas de contacto deslizante. Los anillos giran con la parte móvil mientras las escobillas mantienen contacto eléctrico permanente, permitiendo transmisión continua de potencia y señal sin importar cuántas vueltas dé el sistema.
Los modelos estándar con contacto oro-oro tienen una vida útil superior a 80 millones de revoluciones. Los modelos de fibra óptica (sin contacto) superan los 200 millones de rpm. La vida real depende de la velocidad, carga y condiciones ambientales.
Los parámetros clave son: número de circuitos, corriente por circuito, voltaje, velocidad de rotación, señales a transmitir (Ethernet, USB, fibra, RF), restricciones de espacio (diámetro exterior o interior) y condiciones ambientales (temperatura, IP). Con esos datos JINPAT puede recomendar el modelo en minutos.
Sí. Los anillos híbridos de JINPAT combinan circuitos de potencia (hasta 4000A) con circuitos de señal de alta velocidad (Ethernet 10G, fibra óptica, USB 3.0) en un único dispositivo, con blindaje EMI entre ellos para evitar interferencias.
Sí. Con más de 100 ingenieros de R&D, JINPAT puede entregar un diseño preliminar en 12 horas. Los parámetros de entrada habituales son: aplicación, número de circuitos, corriente, señales, restricciones dimensionales y condiciones de operación. Contáctenos y coordinamos el proceso.
Ethernet (100M / 1G / 10G), EtherCAT, Profinet, Profibus-DP, CANbus / CANopen, DeviceNet, Modbus, RS-232/422/485, USB 2.0/3.0, HDMI, HD-SDI hasta 12G-SDI, DisplayPort, fibra óptica SM y MM, y señales RF hasta 50 GHz.
Indíquenos la aplicación, corriente, señales y condiciones de trabajo. JINPAT tiene más de 11.000 modelos estándar y diseño a medida en 12 horas.
